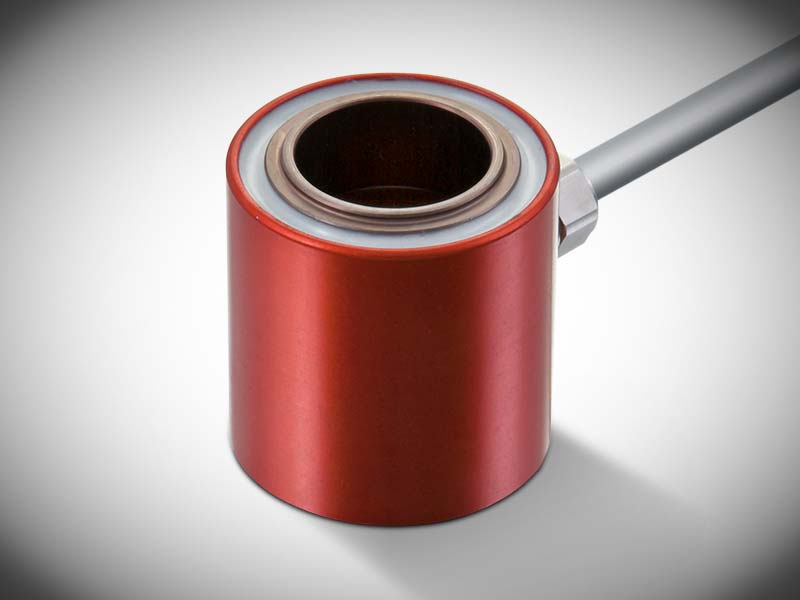

XCM-171微型力环适用于需要高精度和非常刚性测量体的应用中的力测量。测压元件的坚固设计和集成第二个冗余测量桥的选项使该系列特别适用于工厂和结构中的安全相关应用。

力通过测压元件的测量环集中施加。根据型号的不同，传感器在10-80千牛的力范围内精确工作，直径为36-48mm。

特点

通孔方便测量夹紧力和压紧力

坚固紧凑的钢制外壳

过载保护

用于均匀施力的平面

测量范围(10...80KN)

X-Sensors的力传感器是基于应变片全桥应变片。该传感器的输出信号以mV/V指定。控制器的各种输入模块已经允许力传感器与应变计全桥直接连接。

此外，还提供电压输出(0-10 V)和电流输出(4-20 mA)的测量放大器，可相应地放大应变片全桥。测量放大器可在一个坚固的现场外壳，DIN导轨安装或在线外壳。

机械连接/构造

测压元件可以安装在螺纹杆、螺栓、螺钉或类似装置上。由于极其紧凑的设计和高精度，微型压缩负载传感器特别适用于以下应用:

监督压装、连接、铆接和冲孔过程

试验及检验设备

螺钉和螺纹杆的预张紧

X-SENSORS - Miniature force sensor - XCM-171_EN_V1.4.pdf
