没有集成测量放大器的应变片传感器特别适用于需要全桥信号mV/V或必须将多个传感器连接到一个测量放大器的应用。例如,在测量筒仓重量和监控压力机上的几个拉杆时,可能会出现这种情况。
该应变传感器非常适合在以下领域使用:
测量、监测和控制成形工艺中的力
测量横梁或支撑物的重量
用于机械载荷分析的刚性结构最小应变测量
X-Sensors应变传感器可以可靠地测量平面结构表面上的小应变。尽管简单的螺旋安装,测量值可与胶接应变片相媲美,同时避免了它们的缺点。
属性
用于间接力测量的最小应变的可靠测量
0…1000µm/m标称测量范围
用于循环和静力测量需连接信号放大器
高度仅为6.5mm的极平设计
简单,节省空间,直接安装在施工表面

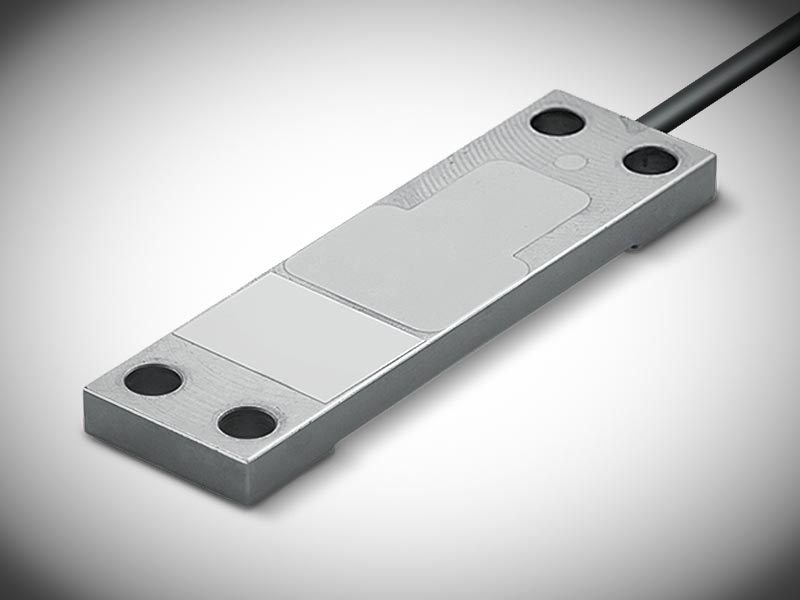

表面应变传感器X-103-S05检测两个螺纹表面之间的应变并机械放大。这将应变集中在测点上,在测点上通过电阻测量桥将其转换为电信号。坚固的钢制外壳和严密的设计(IP65)保证无问题的操作,即使在恶劣的环境条件下。
X-SENSORS - Strain Sensors without amplifier - X-103-Range_EN_V2.2.pdf
